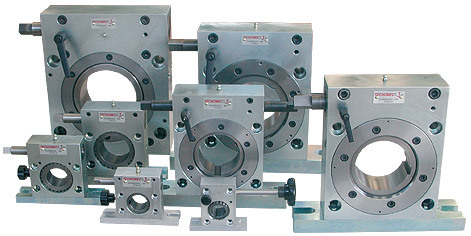

Supporti rotanti Serie RU





Costruzione standard in acciaio zincato, a richiesta in acciaio inox 304/316 e con tenute per impieghi in zone bagnate. Possibilità di variazione dell'incidenza a distanza tramite motoriduttore.

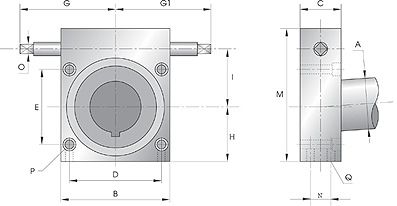

type   ØA B C D E F G G1 H I M N O ØP Q
RU30   30 80 35 60 30 60 80 / 30 34 84 / 10 7 M8
RU40   40 100 40 80 45 80 100 / 40 45 110 20 12 9 M8
RU60   60 120 50 95 60 110 120 / 55 57 140 25 14 11 M10
RU75   75 160 60 135 110 160 140 140 80 85 195 30 14 13 M12
RU75/P   75 130 60 100 75 120 120 120 60 70 160 35 13 13 M12
RU90   90 195 70 160 140 195 150 150 97.5 104 237.5 40 19 15 M14
RU105   105 220 78 175 150 220 175 / 110 116 265 40 19 17 M16
RU120   120 260 85 220 160 260 190 / 130 137.5 310 40 22 19 M18
RU160   160 300 100 250 200 300 200 / 150 162 365 60 24 22 M20
RU180   180 350 100 300 240 350 250 / 175 175 405 60 24 26 M24
RU210   210 410 125 350 250 410 260 / 205 201 470 65 32 26 M24




Base per supporti Serie RU

base   A B C D E F G
B30   110 140 35 11 12 / /
B40   135 165 40 13 15 / /
B60   160 200 50 17 20 / /
B75   210 250 60 19 25 / /
B75/P   210 250 60 19 20 / /
B90   250 300 70 21 25 / /
B105   285 350 80 26 30 / /
B120   320 380 85 / 35 40 20
B160   380 450 100 / 40 60 22
B180   430 510 105 / 45 60 26
B210   500 600 125 / 55 65 26
